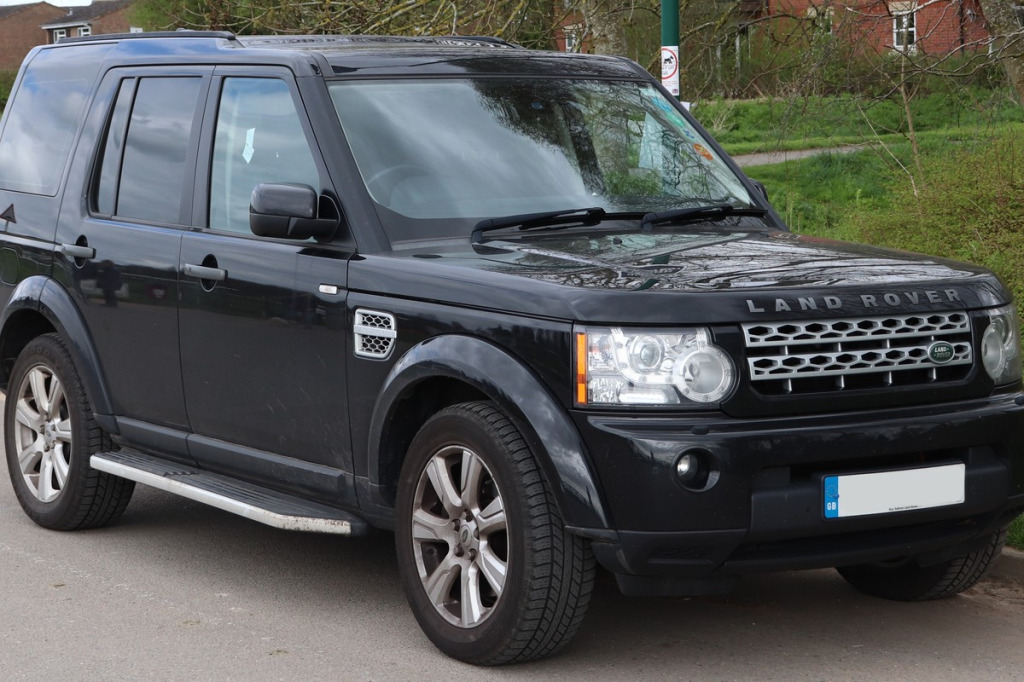

Felgi do Land Rover Discovery 4 (2009–2016) – zaciski 3.0 SDV6, minimalny rozmiar 19" i rama IBF

Charakterystyka Konstrukcyjna Układu Jezdnego: Land Rover Discovery 4 (Typ L319, Zintegrowana Rama IBF, Silniki 3.0 TDV6 / SDV6)

Model Land Rover Discovery 4 (Typ L319, Zintegrowana Rama IBF, Silniki 3.0 TDV6 / SDV6) reprezentuje szczytowe osiągnięcia brytyjskiej inżynierii podwoziowej. Niezależnie od tego, czy pojazd pokonuje z wysokimi prędkościami autostrady, czy forsuje głębokie koleiny błotne i kamieniste podjazdy w trybie Rock Crawl, jego zawieszenie poddawane jest gigantycznym obciążeniom dynamicznym. Wymusza to bezwzględną precyzję w doborze obręczy kół oraz bezkompromisowe przestrzeganie fabrycznych parametrów geometrycznych.

Zastosowanie fabrycznego centrowania 72.6 mm Hub-Centric Hub-Centric stanowi fundament stabilności osiowej. Kołnierz piasty przejmuje całą siłę ciężkości pojazdu oraz obciążenia udarowe podczas pokonywania uskoków terenu. Elementy złączne (Nakrętki M14x1.5 z podkładką obrotową (klucz 21 mm)) pracują wyłącznie na rozciąganie osiowe, dociskając przylgnię felgi do tarczy hamulcowej. Jakiekolwiek odstępstwa w średnicy otworu centralnego lub brak odpowiednich pierścieni centrujących wywołują bicie promieniowe, prowadząc do drgań układu kierowniczego i przyspieszonego zużycia łożysk piast.

Matryca Dopuszczonych Rozmiarów Felg i Geometria Zawieszenia

Poniższe zestawienie stanowi oficjalne kompendium inżynieryjne przygotowane przez zespół techniczny ExtraFelgi.eu na podstawie biuletynów serwisowych producenta:

Konfiguracja Opon i Kół: Dobór Średnic do Sezonu i Terenu

Dobór średnicy felgi w Land Rover Discovery 4 (Typ L319, Zintegrowana Rama IBF, Silniki 3.0 TDV6 / SDV6) powinien bezpośrednio odzwierciedlać profil eksploatacji pojazdu. Mniejsze dopuszczone średnice (np. 18–20 cali) pozwalają na zastosowanie opon o wysokim profilu boku (np. seria 55, 60 lub 65), co stanowi kluczową ochronę rantu felgi przed uderzeniami głazów w terenie oraz zapewnia maksymalne tłumienie nierówności na zniszczonych nawierzchniach zimowych. Z kolei obręcze o średnicy 21–23 cali z oponami o niskim profilu gwarantują chirurgiczną precyzję prowadzenia w szybko pokonywanych łukach szosowych oraz natychmiastową reakcję na ruchy koła kierownicy.

Napęd 4x4 Terrain Response i Procedury TPMS w Land Rover Discovery 4 (Typ L319, Zintegrowana Rama IBF, Silniki 3.0 TDV6 / SDV6)

Zaawansowany napęd na wszystkie koła zastosowany w tym pojeździe wymaga utrzymania identycznych obwodów tocznych kół na obu osiach. Różnica obwodów tocznych opon przekraczająca 1.0% prowadzi do nieustannego poślizgu sprzęgieł międzyosiowych oraz przegrzewania przekładni kątowych. Należy stosować wyłącznie opony o identycznym stopniu zużycia bieżnika i regularnie kontrolować ciśnienie robocze.

Pojazd współpracuje z układem bezpośredniej kontroli ciśnienia Bezpośredni TPMS 433.92 MHz. Sensory radiowe zamontowane w zaworach felg na bieżąco transmitują parametry ciśnienia i temperatury opon do komputera pokładowego. Procedura autoadaptacji następuje automatycznie w czasie płynnej jazdy, bez konieczności podłączania testerów diagnostycznych.

Procedura Warsztatowa Montażu Kół i Geometria Piasty w Land Rover

Montaż zestawu kołowego w luksusowych i wyprawowych SUV-ach marek Land Rover oraz Range Rover wymaga bezwzględnego przestrzegania procedur serwisowych. Masa pojazdów dochodząca do 2.8t na pusto (oraz ponad 3.2t DMC), ogromne siły skrętne napędu na 4 koła oraz potężne momenty obrotowe silników V8 Twin-Turbo i 3.0 R6 wykluczają jakiekolwiek błędy montażowe:

1. Oczyszczenie powierzchni przylgowej i kołnierza piasty: Czoło tarczy hamulcowej oraz kołnierz centrujący (72.6 mm, 63.4 mm lub 114.3 mm) należy dokładnie oczyścić z osadów korozyjnych drucianą szczotką lub włókniną ścierną. Bicie osiowe piasty zmierzone mikrometrycznym czujnikiem zegarowym nie może przekraczać 0.03 mm.
2. Weryfikacja typu przylgni elementów złącznych: Bezwzględnie sprawdzić konstrukcję gniazd w feldze. W starszych modelach (L322, L405, Discovery 3/4) stosuje się nakrętki płaskie z ruchomą podkładką obrotową lub gniazda stożkowe 60°. W nowym Range Roverze L460 zastosowano śruby wkręcane M14x1.5 o gnieździe stożkowym 60°. Zabrania się stosowania smaru miedziowego na gwintach – zmniejsza on tarcie i wywołuje niebezpieczny, nadmierny naciąg osiowy szpilki/śruby przy zadanym momencie!
3. Ręczne prowadzenie i osadzenie koła: Obręcz osadzić na kołnierzu piasty Hub-Centric. Wkręcić lub nakręcić wszystkie elementy złączne (Nakrętki M14x1.5 z podkładką obrotową (klucz 21 mm)) ręcznie o co najmniej 6–7 pełnych zwojów gwintu, weryfikując płynność ruchu bez użycia narzędzi pneumatycznych.
4. Krzyżowe dokręcanie kluczem dynamometrycznym: Wstępne dociągnięcie wykonać na podnośniku siłą ok. 60–70 Nm. Po opuszczeniu pojazdu na podłoże wykonać ostateczne dociągnięcie skalibrowanym kluczem dynamometrycznym do zadanego momentu 140 Nm w sekwencji gwiazdy (1-3-5-2-4).
5. Obowiązkowa kontrola dociągnięcia po 50–100 km: Po przebyciu dystansu testowego należy bezwzględnie sprawdzić dociągnięcie wszystkich śrub/nakrętek. W kołach o wysokiej nośności z grubą powłoką lakierniczą następuje wstępne mikro-ułożenie przylgni stożkowych.

Certyfikacja Wytrzymałościowa, Nośność Heavy Duty i Normy TÜV

Dobór obręczy do pojazdu Land Rover Discovery 4 (Typ L319, Zintegrowana Rama IBF, Silniki 3.0 TDV6 / SDV6) nakłada surowe wymagania w zakresie nośności statycznej i dynamicznej. Pojazdy te charakteryzują się dopuszczalną masą całkowitą często przekraczającą 3150–3250 kg oraz fabryczną homologacją do holowania przyczep z hamulcem najazdowym o masie do 3500 kg. Oznacza to, że obciążenie pionowe na hak holowniczy (dochodzące do 150–350 kg) przenosi się w całości na tylną oś pojazdu.

Wymagana minimalna nośność felgi dla tej konfiguracji wynosi min. 950 kg na koło. Zastosowanie felg o niewystarczającej nośności (np. standardowych felg osobowych o limicie 650–700 kg pochodzących z lekkich sedanów) grozi zmęczeniowym pęknięciem ramion obręczy przy dynamicznym najechaniu na wyrwę w jezdni lub podczas jazdy po kamienistym szlaku off-road. Wszystkie obręcze rekomendowane przez ExtraFelgi.eu posiadają rygorystyczne certyfikaty TÜV Rheinland (KBA Gutachten), JWL-VIA lub europejską homologację ECE R124.
