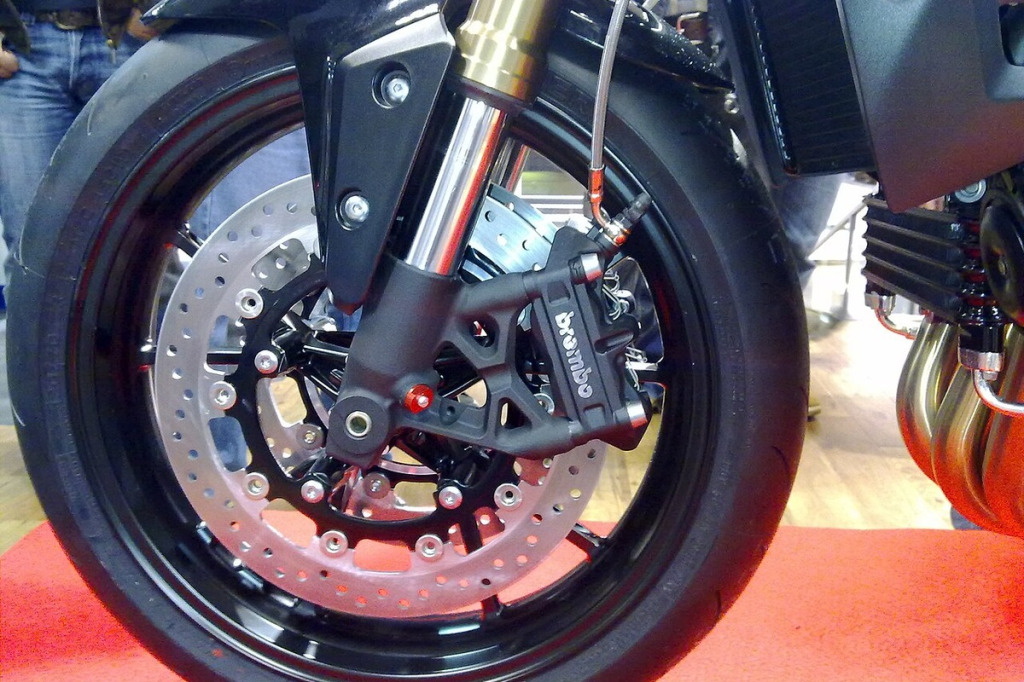

Zaciski Brembo 6-tłokowe 380 mm w Land Roverze – wskaźnik X-Factor i minimalna średnica felgi

Wprowadzenie Inżynieryjne do Zagadnienia Podwozia

Wyczynowe modele Range Rover Sport SVR, Defender V8 oraz Range Rover L460 wyposażone w jednostki napędowe o mocy od 525 do 635 KM wymagają bezkompromisowej skuteczności wytracania prędkości. Zastosowane w nich 6-tłokowe aluminiowe zaciski Brembo współpracują z tarczami wentylowanymi o średnicy 380–400 mm i grubości 36 mm. Gabaryty tych zacisków determinują dobór felg aluminiowych.

Matryca Parametrów Technicznych i Norm Wytrzymałościowych

Poniższe zestawienie stanowi oficjalne kompendium opracowane przez Dział Inżynieryjny ExtraFelgi.eu na podstawie norm ECE R124 oraz biuletynów technicznych JLR:

Definicja i Metodologia Pomiaru Wskaźnika X-Factor w Praktyce Inżynieryjnej

Wskaźnik X-Factor określa minimalny dystans w rzucie poziomym pomiędzy najbardziej wysuniętym punktem zewnętrznym korpusu zacisku hamulcowego a wewnętrznym profilem szprych obręczy felgi. Zgodnie z normami europejskimi TÜV minimalny prześwit statyczny musi wynosić co najmniej 4.0 mm, jednak w ciężkich SUV-ach z kołami o średnicy 21–23 cale zespół inżynieryjny ExtraFelgi.eu bezwzględnie wymaga wskaźnika X-Factor na poziomie minimum 6.0 mm. Wynika to z faktu, że podczas dynamicznej jazdy autostradowej z przeciążeniami bocznymi oraz forsowania uskoków poprzecznych długie ramiona obręczy ulegają mikro-ugięciom sprężystym rzędu 1.5–2.5 mm. Brak odpowiedniego wskaźnika X-Factor grozi uderzeniem szprychy w korpus zacisku.

Procedura Weryfikacji Laboratoryjnej i Diagnostyka Warsztatowa

Prawidłowa eksploatacja kół w luksusowych i ciężkich SUV-ach marek Land Rover oraz Range Rover wymaga wdrożenia rygorystycznych procedur diagnostycznych. Ze względu na wysoką moc jednostek napędowych, potężne momenty obrotowe przenoszone przez wały napędowe oraz uderzenia hydrauliczne generowane podczas forsowania przeszkód wodnych i błotnych, każdy element układu kołowego podlega okresowej inspekcji metrologicznej.

W poniższej tabeli zestawiono oficjalne wytyczne kontrolne stosowane przez inżynierów i certyfikowane serwisy partnerskie ExtraFelgi.eu:

Stosowanie powyższego protokołu pomiarowego gwarantuje całkowite wyeliminowanie mikrodrgań na wieńcu kierownicy, ochronę pneumatycznych miechów zawieszenia oraz zachowanie fabrycznych parametrów drogi hamowania przy dynamicznej jeździe szosowej.

Procedura Warsztatowa Montażu Kół i Geometria Piasty w Land Rover

Montaż zestawu kołowego w luksusowych i wyprawowych SUV-ach marek Land Rover oraz Range Rover wymaga bezwzględnego przestrzegania procedur serwisowych. Masa pojazdów dochodząca do 2.8t na pusto (oraz ponad 3.2t DMC), ogromne siły skrętne napędu na 4 koła oraz potężne momenty obrotowe silników V8 Twin-Turbo i 3.0 R6 wykluczają jakiekolwiek błędy montażowe:

1. Oczyszczenie powierzchni przylgowej i kołnierza piasty: Czoło tarczy hamulcowej oraz kołnierz centrujący (72.6 mm, 63.4 mm lub 114.3 mm) należy dokładnie oczyścić z osadów korozyjnych drucianą szczotką lub włókniną ścierną. Bicie osiowe piasty zmierzone mikrometrycznym czujnikiem zegarowym nie może przekraczać 0.03 mm.
2. Weryfikacja typu przylgni elementów złącznych: Bezwzględnie sprawdzić konstrukcję gniazd w feldze. W starszych modelach (L322, L405, Discovery 3/4) stosuje się nakrętki płaskie z ruchomą podkładką obrotową lub gniazda stożkowe 60°. W nowym Range Roverze L460 zastosowano śruby wkręcane M14x1.5 o gnieździe stożkowym 60°. Zabrania się stosowania smaru miedziowego na gwintach – zmniejsza on tarcie i wywołuje niebezpieczny, nadmierny naciąg osiowy szpilki/śruby przy zadanym momencie!
3. Ręczne prowadzenie i osadzenie koła: Obręcz osadzić na kołnierzu piasty Hub-Centric. Wkręcić lub nakręcić wszystkie elementy złączne (Elementy klasy 10.9) ręcznie o co najmniej 6–7 pełnych zwojów gwintu, weryfikując płynność ruchu bez użycia narzędzi pneumatycznych.
4. Krzyżowe dokręcanie kluczem dynamometrycznym: Wstępne dociągnięcie wykonać na podnośniku siłą ok. 60–70 Nm. Po opuszczeniu pojazdu na podłoże wykonać ostateczne dociągnięcie skalibrowanym kluczem dynamometrycznym do zadanego momentu 140 – 150 Nm w sekwencji gwiazdy (1-3-5-2-4).
5. Obowiązkowa kontrola dociągnięcia po 50–100 km: Po przebyciu dystansu testowego należy bezwzględnie sprawdzić dociągnięcie wszystkich śrub/nakrętek. W kołach o wysokiej nośności z grubą powłoką lakierniczą następuje wstępne mikro-ułożenie przylgni stożkowych.

Certyfikacja Wytrzymałościowa, Nośność Heavy Duty i Normy TÜV

Dobór obręczy do pojazdu Wyczynowe Układy Hamulcowe Brembo w Samochodach Land Rover nakłada surowe wymagania w zakresie nośności statycznej i dynamicznej. Pojazdy te charakteryzują się dopuszczalną masą całkowitą często przekraczającą 3150–3250 kg oraz fabryczną homologacją do holowania przyczep z hamulcem najazdowym o masie do 3500 kg. Oznacza to, że obciążenie pionowe na hak holowniczy (dochodzące do 150–350 kg) przenosi się w całości na tylną oś pojazdu.

Wymagana minimalna nośność felgi dla tej konfiguracji wynosi min. 950 kg na koło. Zastosowanie felg o niewystarczającej nośności (np. standardowych felg osobowych o limicie 650–700 kg pochodzących z lekkich sedanów) grozi zmęczeniowym pęknięciem ramion obręczy przy dynamicznym najechaniu na wyrwę w jezdni lub podczas jazdy po kamienistym szlaku off-road. Wszystkie obręcze rekomendowane przez ExtraFelgi.eu posiadają rygorystyczne certyfikaty TÜV Rheinland (KBA Gutachten), JWL-VIA lub europejską homologację ECE R124.
