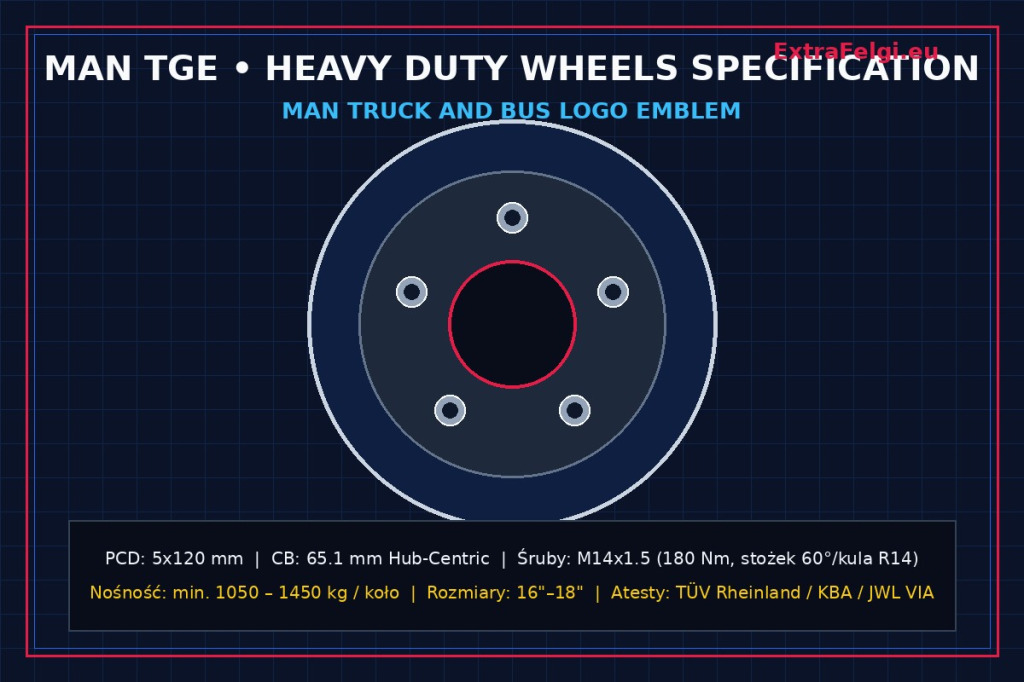

Dla konfiguracji Eksperckie Podsumowanie Inżynieryjne ExtraFelgi.eu dla MAN TGE fabryczny rozstaw wynosi 5x120 / 6x205, otwór centrujący to 65.1 mm Hub-Centric, a mocowanie stanowią Śruby M14x1.5 (klasa 10.9, stożek 60°) dokręcane z siłą 180 Nm. Zakres odsadzenia to ET 55 – ET 65 przy średnicach obręczy 16" – 18" i nośności Certyfikacja TÜV Rheinland / KBA / JWL VIA.
| Parametr techniczny | Wartość fabryczna / rekomendacja MAN |
|---|---|
| Rozstaw śrub (PCD) | 5x120 / 6x205 |
| Otwór centrujący (CB) | 65.1 mm Hub-Centric |
| Zakres odsadzenia (ET) | ET 55 – ET 65 |
| Średnice felg | 16" – 18" |
| Mocowanie do piasty | Śruby M14x1.5 (klasa 10.9, stożek 60°) |
| Moment dokręcania | 180 Nm |
| System kontroli ciśnienia | Czujniki TPMS 433 MHz (obsługa do 5.0 bar) |
| Certyfikowana nośność koła | Certyfikacja TÜV Rheinland / KBA / JWL VIA |
Architektura zawieszenia i wytyczne montażowe
Układ jezdny pojazdu Eksperckie Podsumowanie Inżynieryjne ExtraFelgi.eu dla MAN TGE (od 2017) projektowano z myślą o bezawaryjnej pracy pod pełnym obciążeniem handlowym, budowlanym oraz wyprawowym. W wersjach Single Wheel (pojedyncze koło) kluczowy jest kołnierz piasty Hub-Centric 65.1 mm Hub-Centric. Bezluzowe osadzenie obręczy bezpośrednio na kołnierzu piasty całkowicie eliminuje drgania i bicie osiowe przy prędkościach autostradowych. Elementami złącznymi są śruby Śruby M14x1.5 (klasa 10.9, stożek 60°) dokręcane kluczem dynamometrycznym momentem 180 Nm. W przypadku alufelg akcesoryjnych stosuje się przylgnię stożkową 60°, podczas gdy felgi stalowe fabryczne wymagają przylgni kulistej R14. Po przejechaniu pierwszych 50–100 km z ładunkiem bezwzględnie zaleca się kontrolne dociągnięcie kół.
Nośność Heavy Duty, ochrona napędu 4x4 i układy hamulcowe: W pojazdach użytkowych MAN TGE o DMC od 3.0t do 4.0t (a w wersjach bliźniaczych do 5.5t) nacisk na oś tylną nierzadko przekracza 2100–2400 kg. Wymusza to stosowanie certyfikowanych felg ze stopów lekkich o nośności minimalnej od 1050 kg do nawet 1450 kg na pojedyncze koło, popartej badaniami zmęczeniowymi TÜV Rheinland lub KBA. W wersjach z napędem na 4 koła 4x4 (sprzęgło Haldex) obowiązuje zachowanie równej średnicy tocznej kół na obu osiach (tolerancja obwodu opon < 1.0%), chroniąc układ napędowy przed przegrzaniem. Z kolei zaciski hamulcowe o dużej średnicy tarcz (303–338 mm) wymagają odpowiedniej geometrii ramion felgi, zapewniając swobodny przepływ powietrza i chłodzenie układu hamulcowego.
Układy hamulcowe i wskaźnik X-Factor zacisku w MAN TGE
Zaciski hamulcowe w pojazdach MAN TGE podlegają rygorystycznym wymaganiom przestrzennym. Obręcze aluminiowe muszą gwarantować minimalny wskaźnik X-Factor wynoszący 6.0 mm, aby wykluczyć ryzyko kolizji wewnętrznej części ramion z obudową jednotłoczkowego zacisku pływającego o podwyższonej sztywności termicznej:
| Układ Hamulcowy / Wersja MAN TGE | Średnica Tarczy Przód | Średnica Tarczy Tył | Wskaźnik X-Factor Felgi | Rekomendowane Średnice Kół |
|---|---|---|---|---|
| FWD (Przedni napęd DMC 3.0t–3.5t) | 303 x 28 mm wentylowana | 300 x 12 mm pełna | min. 5.5 mm do zacisku | 16 cali (stal/alu) lub 17 cali |
| RWD (Tylny napęd DMC 3.5t–4.0t) | 338 x 30 mm wentylowana Heavy Duty | 300 x 12 mm pełna | min. 6.5 mm (duży zacisk) | 16 cali Heavy Duty lub 17–18 cali |
| 4x4 Allrad (AWD Haldex DMC 3.5t–4.0t) | 338 x 30 mm wentylowana Heavy Duty | 300 x 12 mm pełna | min. 6.5 mm do zacisku | 17 cali (opony AT) lub 18 cali |
| Twin Wheel (Bliźniaki DMC 5.0t–5.5t) | 338 x 30 mm wentylowana Heavy Duty | 300 x 22 mm wentylowana bliźniacza | min. 7.0 mm (oś wzmocniona) | 16 cali specjalne 6x205 stal/alu kute |
Homologowane rozmiary opon wzmocnionych (Commercial / Cargo C)
W pojazdach użytkowych MAN TGE bezwzględnie wymaga się stosowania opon z oznaczeniem "C" o podwyższonych indeksach nośności (Li), dostosowanych do potężnych nacisków osi przy pełnym obciążeniu:
| Rozmiar Felgi | Homologowany Rozmiar Opony C | Indeks Nośności (Li) | Maksymalne Obciążenie Osi | Zalecane Ciśnienie Robocze |
|---|---|---|---|---|
| 6.5J x 16 ET60 | 205/75 R16C | 113/111R (1150 kg / koło) | do 2100 kg na oś | 3.8 – 4.3 bar (zależnie od ładunku) |
| 6.5J x 16 ET60 | 235/65 R16C | 115/113R (1215 kg / koło) | do 2400 kg na oś | 3.6 – 4.2 bar |
| 7.0J x 17 ET55 | 235/60 R17C | 117/115R (1285 kg / koło) | do 2500 kg na oś | 3.8 – 4.5 bar |
| 7.5J x 18 ET55 | 255/55 R18C (All-Terrain) | 120/118R (1400 kg / koło) | do 2700 kg na oś | 4.0 – 4.8 bar (Overland / Camper) |
Inżynieryjna Procedura Dokręcania Kół w MAN TGE (Rygor Flotowy)
- Oczyszczenie powierzchni styku: Dokładnie oczyść kołnierz piasty 65.1 mm Hub-Centric oraz przylgnię tarczy hamulcowej szczotką drucianą ze stali nierdzewnej. Nie nanosz grubej warstwy smaru miedziowego (powoduje bicie osiowe).
- Wstępne osadzenie: Wkręć śruby Śruby M14x1.5 (klasa 10.9, stożek 60°) ręcznie, upewniając się, że gwint prowadzi lekko bez oporu.
- Dokręcanie dwufazowe na krzyż: Używając klucza dynamometrycznego, dociągnij koła w sekwencji gwiazdy: Faza 1: 90 Nm, Faza 2: pełny moment 180 Nm.
- Bezwzględny zakaz udaru: Montaż kluczem pneumatycznym bez ogranicznika momentu grozi wyciągnięciem gwintu w piaście oraz mikropęknięciami gniazd stożkowych felgi aluminiowej.
- Kontrola po załadunku: Po przejechaniu pierwszych 50–100 km z pełnym ładunkiem handlowym lub zabudową kamperową bezwzględnie wykonaj kontrolne dociągnięcie kluczem dynamometrycznym nastawionym na 180 Nm.
Dedykowane rozwiązania dla MAN TGE w ofercie ExtraFelgi.eu
- Kalkulator parametrów montażowych: Kalkulator ET i szerokości felgi ExtraFelgi.eu
- Wzmocnione obręcze Heavy Duty: Katalog felg aluminiowych 5x120 do aut dostawczych
- Technologie wysokiej wytrzymałości: Felgi Flow Forming oraz Kute felgi Monoblock 6061-T6
- Elementy złączne w klasie 10.9: Śruby mocujące M14x1.5 (180 Nm)
- Wzmocnione sensory do aut użytkowych: Czujniki TPMS 433 MHz do 5.0 bar
Inżynieryjne FAQ – Dobór Kół i Felg: Eksperckie Podsumowanie Inżynieryjne ExtraFelgi.eu dla MAN TGE
Jaki jest fabryczny rozstaw śrub i kołnierz piasty w Eksperckie Podsumowanie Inżynieryjne ExtraFelgi.eu dla MAN TGE?
Jakie śruby montażowe i jaki moment dokręcania obowiązuje w tym pojeździe?
Jaka minimalna nośność felgi jest wymagana w tej wersji MAN TGE?
Czy czujniki TPMS w MAN TGE obsługują wysokie ciśnienia dostawcze?
Zweryfikowano przez Zespół Inżynieryjny ExtraFelgi.eu
Zgodność ze standardami TÜV Rheinland, JWL, VIA oraz dokumentacją techniczną producenta MAN
Niniejsza specyfikacja techniczna kół do pojazdu Eksperckie Podsumowanie Inżynieryjne ExtraFelgi.eu dla MAN TGE została opracowana na podstawie danych inżynieryjnych producenta oraz norm wytrzymałościowych dla pojazdów o wysokich parametrach jezdnych. W przypadku pytań dotyczących doboru felg kutej technologii Monoblock 6061-T6, czujników ciśnienia TPMS lub atestów TÜV/JWL, skontaktuj się z naszymi doradcami: 500 239 682 lub extra-felgi@wp.pl.
