Prawidłowy montaż kół w autach KIA: nakrętki M12x1.5, przylgnia stożkowa 60° i momenty 107–125 Nm
Specjalistyczny przewodnik inżynieryjny Zespołu Technicznego ExtraFelgi.eu poświęcony elementom złącznym w samochodach KIA. Poznaj mechanikę szpilek piasty, charakterystykę przylgni stożkowej 60°, klasę wytrzymałości stali 10.9 oraz precyzyjne procedury dokręcania dynamometrycznego eliminujące ryzyko bicia kół i uszkodzenia gwintów.
Konstrukcja układu złącznego: szpilki piasty vs nakrętki kołpakowe M12x1.5
W architekturze podwozia KIA elementem nośnym są stalowe szpilki radełkowane wprasowane od wewnętrznej strony kołnierza piasty. Koło mocowane jest za pomocą nakrętek kołpakowych (zamkniętych) lub przelotowych o zarysie gwintu M12x1.5. Taka konstrukcja ułatwia osiowanie ciężkich kół podczas wymiany, jednak wymaga od wulkanizatora szczególnej ostrożności: uszkodzenie gwintu szpilki wymusza demontaż piasty i wybijanie uszkodzonego elementu na prasie hydraulicznej.
| Parametr złączny | Wartość inżynieryjna | Zalecenia i wytyczne warsztatowe ExtraFelgi |
|---|---|---|
| Średnica gwintu i skok | M12 x 1.5 mm | Standard metryczny ISO; skok 1.5 mm zapewnia optymalny kompromis między siłą zacisku a odpornością na zacięcia |
| Geometria przylgni łba | Stożek 60° (Cone Seat) | Bezwzględny wymóg zgodności z gniazdem felgi aluminiowej; zakaz stosowania przylgni kulistej (Ball R12/R14) |
| Rozmiar łba / klucz | Klucz 21 mm (lub 19 mm) | Klucz 21 mm to standard fabryczny KIA; felgi tuningowe z wąskimi gniazdami wymagają nakrętek na klucz 19 mm lub wewnętrzny torx/imbus |
| Klasa wytrzymałości stali | Klasa 10.9 (stal węglowa) | Granica plastyczności Re >= 900 MPa, wytrzymałość na rozciąganie Rm >= 1000 MPa; zabezpieczenie przed plastycznym rozciągnięciem szpilki |
| Minimalna głębokość wkręcenia | Min. 6.5 – 8 pełnych obrotów | Odpowiada to minimum 10–12 mm długości nośnej gwintu szpilki wewnątrz nakrętki; kluczowe przy stosowaniu dystansów |
| Nominalny moment dokręcania | 107 – 125 Nm | 107–115 Nm dla segmentu miejskiego (Picanto/Rio), 120–125 Nm dla modeli SUV (Sportage/Sorento) oraz EV (EV6/EV9) |
| Warunki montażowe gwintu | Czysty i suchy montaż | Zakaz smarowania gwintu szpilek smarami miedzianymi czy grafitowymi (fałszuje to siłę naciągu osiowego i prowadzi do zerwania szpilki) |
Geometria przylgni: dlaczego stożek 60° jest jedynym dopuszczalnym profilem w felgach KIA?
Kluczowym parametrem gwarantującym stabilność połączenia śrubowego jest dopasowanie kształtu łba nakrętki do gniazda w feldze. W samochodach marki KIA oraz w homologowanych felgach aluminiowych stosuje się wyłącznie gniazda stożkowe o kącie rozwarcia 60 stopni. Stożek pełni podwójną rolę: dociska tarczę koła do kołnierza piasty oraz dokonuje ostatecznego wycentrowania osiowego otworu śruby.
Zastosowanie nakrętki z przylgnią kulistą (Ball seat – np. o promieniu kuli R12 lub R14 stosowanym w autach grupy VAG lub Mercedes) w gnieździe stożkowym tworzy kontakt wyłącznie na wąskim, liniowym pasku krawędzi. Pod wpływem obciążeń dynamicznych dochodzi do błyskawicznego wygniecenia aluminium, spadku napięcia wstępnego w szpilce i groźnego poluzowania koła w czasie jazdy!
Momenty dokręcania i procedura dwuetapowa: zapobieganie zwichrowaniu tarcz hamulcowych
Zalecany przez inżynierów KIA moment dokręcania wynosi od 107 Nm do 125 Nm w zależności od masy własnej pojazdu:
- 107 – 115 Nm: KIA Picanto, KIA Rio, KIA Stonic (podwozia miejskie 4x100).
- 115 – 125 Nm: KIA Ceed, ProCeed, XCeed, Optima, K5, Sportage, Sorento (standard 5x114.3).
- 120 – 125 Nm: KIA EV6, EV6 GT, EV9, Telluride, Carnival (pojazdy o wysokiej masie własnej i DMC powyżej 2.5t).

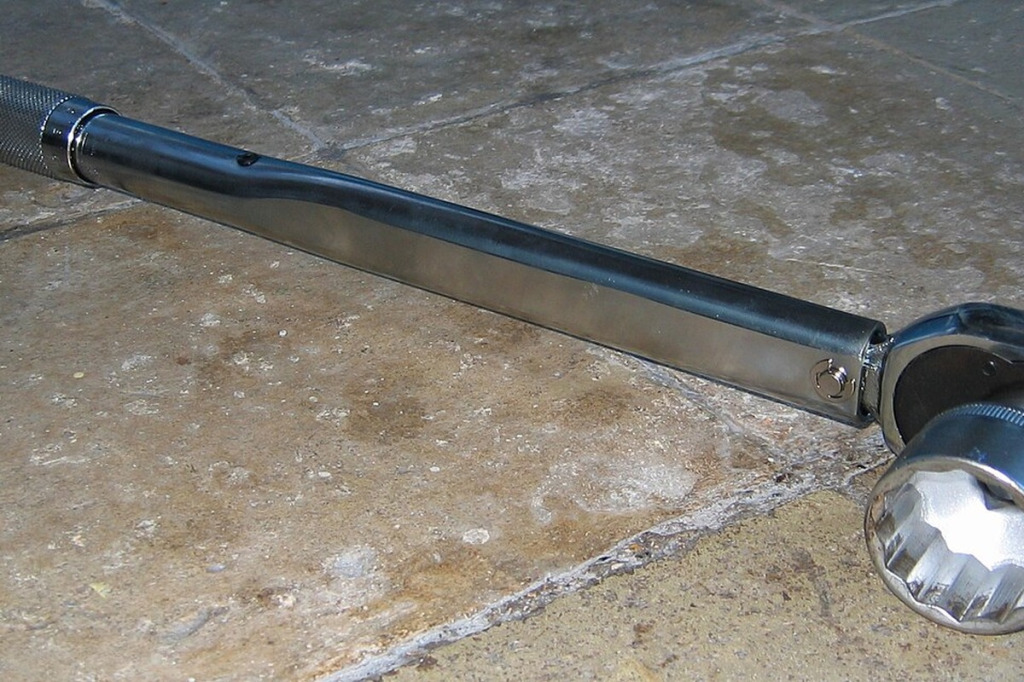

Dokręcanie kół powinno zawsze przebiegać w schemacie gwiazdy / na krzyż w dwóch etapach: wstępne dociągnięcie kluczem ręcznym z siłą ok. 50–60 Nm na podnośniku, a po opuszczeniu pojazdu na koła – ostateczne dociągnięcie kluczem dynamometrycznym. Taka procedura gwarantuje idealnie równomierny docisk tarczy hamulcowej do piasty, eliminując zjawisko pulsacji pedału hamulca (DTV – Disc Thickness Variation).
Tribologia gwintu: dlaczego współczynnik tarcia decyduje o sile naciągu osiowego?
Moment obrotowy mierzony na kluczu dynamometrycznym (107–125 Nm) tylko w około 10–15% przekłada się bezpośrednio na siłę naciągu osiowego dociskającego felgę do piasty. Aż 85–90% energii pochłaniane jest przez tarcie na zwojach gwintu M12x1.5 oraz na styku stożka nakrętki z gniazdem felgi. Wszelkie zabrudzenia rdzą, piaskiem lub opiłkami drastycznie zwiększają opór tarcia, co sprawia, że nominalny moment 120 Nm dociska koło ze zbyt małą siłą.
Z drugiej strony, nałożenie na gwint smaru miedzianego obniża tarcie niemal do zera, co przy nastawie 125 Nm powoduje wygenerowanie siły rozciągającej rzędu 45–55 kN zamiast bezpiecznych 30 kN. Skutkuje to przekroczeniem granicy plastyczności stali (Re 900 MPa) i trwałym uszkodzeniem struktury krystalicznej szpilki piasty.
Nakrętki przelotowe vs kołpakowe kryte oraz nakrętki aluminiowe z duralu
W codziennej eksploatacji w warunkach zimowych zaleca się stosowanie nakrętek krytych (kołpakowych) ze stali kutej. Zewnętrzna czapeczka chroni czoło szpilki przed solą drogową i wilgocią, zapobiegając zapiekaniu gwintu. W przypadku kół motorsportowych i felg z długimi szpilkami stosuje się nakrętki przelotowe. Zdecydowanie odradzamy stosowanie tanich nakrętek aluminiowych (tzw. D1-Spec z miękkich stopów) – pod wpływem soli i dynamicznych uderzeń dochodzi w nich do zerwania gwintu przy gwałtownym hamowaniu.
Certyfikacja JWL, VIA, ISO oraz atesty TÜV a nośność kół w elementów złącznych i szpilek piasty KIA
Wszystkie felgi aluminiowe dedykowane do samochodów marki KIA muszą spełniać rygorystyczne normy inżynieryjne odporności mechanicznej. Podstawą dopuszczenia do ruchu są japońskie standardy JWL (Japan Light Alloy Wheel) oraz certyfikaty niezależnego laboratorium VIA, które badają strukturę odlewu pod kątem mikroporowatości oraz odporności na uderzenia dynamiczne zgodnie z normą ISO 7141.
Kluczowe kryteria laboratoryjne dla elementów złącznych i szpilek piasty KIA:
- Minimalna nośność statyczna: Wartość homologowana wynosi stal złączna 10.9 (min. Re 900 MPa). Dopuszczalny nacisk osi pojazdu (podany w polu 1. na tabliczce znamionowej) podzielony przez dwa nie może przewyższać nośności pojedynczej felgi.
- Test zginania przy obrocie (Rotary Bending Test): Symuluje maksymalne obciążenia boczne w szybko pokonywanych łukach przy pełnym obciążeniu pasażerskim (min. 100 000 cykli bez mikropęknięć).
- Test udarowy pod kątem 13° (Radial Impact Test): Odwzorowuje najechanie z prędkością 50 km/h na krawężnik; obręcz ze stopu A356.2 w obróbce cieplnej T6 pochłania energię bez gwałtownego rozszczelnienia komory powietrznej.
- Certyfikacja TÜV Teilegutachten / KBA: Specyficzne homologacje rynku niemieckiego potwierdzające kompatybilność z nadkolami i zaciskami hamulcowymi dla aut poruszających się po autostradach bez limitu prędkości.
Dobierz certyfikowane felgi i akcesoria do swojego modelu KIA
Wszystkie felgi w ofercie ExtraFelgi.eu posiadają laboratoryjne atesty bezpieczeństwa JWL, VIA oraz pełną kompatybilność z piastami KIA (67.1 mm i 54.1 mm Hub-Centric).
Najczęściej zadawane pytania inżynieryjne (FAQ)
Jaki jest dokładny rozmiar gwintu nakrętek w autach KIA?
Dlaczego nie wolno mylić klasy wytrzymałości nakrętki (10.9) z nośnością felgi?
Czy nakrętki fabryczne pasują do felg aluminiowych kupowanych na rynku wtórnym (aftermarket)?
Czy szpilki kół w autach KIA należy smarować smarem przed dokręceniem?
