Systemy monitorowania ciśnienia TPMS w autach KIA: sensory 433 MHz, procedury Auto-Learning i montaż
Kompleksowy poradnik inżynieryjny Zespołu Technicznego ExtraFelgi.eu poświęcony bezpośrednim systemom monitorowania ciśnienia w ogumieniu (dTPMS) w gamie pojazdów KIA. Dowiedz się, jak działa automatyczna adaptacja sensorów 433.92 MHz, jak uniknąć korozji galwanicznej zaworów oraz jak dobrać kompatybilne czujniki do nowych kompletów felg aluminiowych.

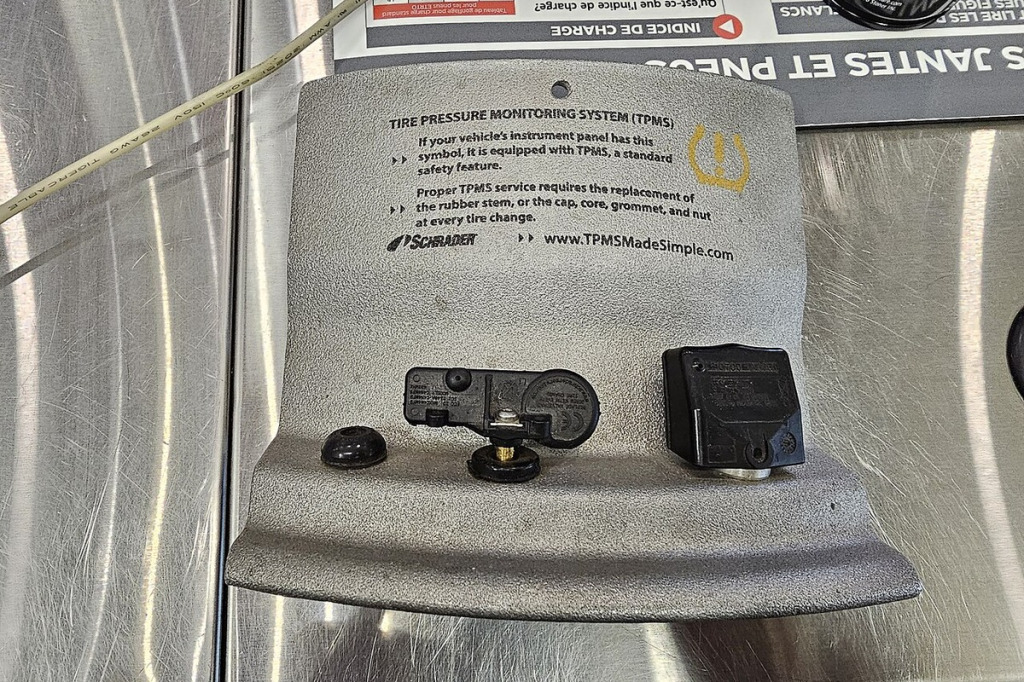

Architektura radiowa i zasada działania bezpośrednich czujników dTPMS w autach KIA
W europejskiej specyfikacji samochodów KIA od 2014 roku obowiązuje bezpośredni system Direct TPMS. Każde koło wyposażone jest w niezależny nadajnik radiowy połączony z zaworem powietrznym, który co kilkadziesiąt sekund (lub natychmiast przy gwałtownym spadku ciśnienia) transmituje pakiet danych zawierający unikalny identyfikator hex ID, dokładną wartość ciśnienia z dokładnością do 0.05 bara, temperaturę wewnętrzną oraz stan zintegrowanej baterii litowo-manganowej.
| Parametr systemu TPMS | Specyfikacja fabryczna KIA | Zalecenia inżynieryjne ExtraFelgi.eu |
|---|---|---|
| Częstotliwość radiowa sensorów | 433.92 MHz (standard UE) | Wszystkie europejskie modele KIA wykorzystują pasmo 433 MHz; wersje importowane z rynku USA wymagają pasma 315 MHz |
| Typ systemu pomiarowego | Bezpośredni (Direct TPMS) | Sensory zintegrowane z zaworem koła mierzą rzeczywiste ciśnienie w bar/PSI oraz temperaturę powietrza w oponie |
| Procedura adaptacji / nauki | Automatyczna (Auto-Learning) | Komputer pokładowy samoczynnie paruje nowe ID czujników podczas ciągłej jazdy z prędkością > 25 km/h przez 10–15 minut |
| Moment dokręcania kominka zaworu | 4.0 Nm (nakrętka aluminiowa) | Bezwzględny wymóg klucza dynamometrycznego do zaworów; przekroczenie 4 Nm powoduje pęknięcie aluminiowego korpusu czujnika |
| Wymiana wkładu zaworu (rdzenia) | Rdzeń niklowany (wymóg) | W czujnikach z kominkiem aluminiowym nie wolno stosować standardowych rdzeni mosiężnych ze względu na zjawisko korozji galwanicznej |
| Żywotność zintegrowanej baterii | 5 – 7 lat (ok. 150 000 km) | Po wyczerpaniu baterii litowej czujnik należy wymienić na nowy kompletny moduł; brak możliwości wymiany samego ogniwa |
Procedura przyuczania Auto-Learning: jazda adaptacyjna krok po kroku
Samochody KIA wyróżniają się wyjątkowo przyjazną dla użytkownika procedurą automatycznej adaptacji czujników ciśnienia. W przeciwieństwie do marek wymagających wgrywania identyfikatorów przez złącze diagnostyczne OBD-II, centralny moduł sterujący TPMS w autach KIA (umieszczony w podsufitce lub przy tylnej osi) posiada anteny kierunkowe rozpoznające prędkość obrotową i siłę sygnału poszczególnych kół.
Aby prawidłowo zainicjować proces Auto-Learningu po montażu nowego kompletu kół z sensorami 433.92 MHz:
- Wyrównaj ciśnienie we wszystkich czterech kołach na zimno zgodnie z wartościami podanymi na słupku B kierowcy.
- Pozostaw samochód z wyłączonym zapłonem na minimum 15 minut, aby sensory przeszły w tryb spoczynkowy.
- Rozpocznij płynną jazdę z prędkością powyżej 25 km/h (najlepiej poza ruchem miejskim, unikając częstego zatrzymywania się na światłach).
- W ciągu 10–15 minut jazdy komputer pokładowy samoczynnie odczyta identyfikatory nowych czujników i wyświetli aktualne ciśnienia na ekranie wskaźników LCD.
Bezpośredni system dTPMS a pośredni iTPMS: fundamentalne różnice technologiczne
W części starszych modeli miejskich (np. wybrane wersje KIA Rio III czy Ceed II na rynku polskim) stosowano pośredni system iTPMS (Indirect TPMS), który nie wykorzystuje czujników w kołach, lecz oblicza różnicę w prędkości obrotowej kół za pomocą czujników ABS. W takim układzie spadek ciśnienia powoduje zmniejszenie promienia dynamicznego opony i jej szybsze obracanie się.
Wszystkie nowożytne modele KIA (w tym Sportage IV/V, Sorento III/IV, Ceed III, EV6, EV9) wyposażone są w bezpośredni układ Direct TPMS. Zapewnia on niezrównaną precyzję: kierowca w czasie rzeczywistym widzi na zegarach ciśnienie każdego koła wyrażone w barach lub PSI oraz otrzymuje natychmiastowe ostrzeżenie o gwałtownym ubytku powietrza podczas jazdy autostradowej.
Zarządzanie energią i próg wybudzania sensora (G-Sensor centrifugal trigger)
Wewnątrz każdego zminiaturyzowanego czujnika TPMS 433 MHz znajduje się mikroskopijny akcelerometr (czujnik przeciążenia odśrodkowego). Gdy samochód stoi na parkingu, sensor przechodzi w tryb głębokiego uśpienia (Sleep Mode), nadając sygnał kontrolny zaledwie raz na kilkanaście minut. Dopiero po przekroczeniu prędkości około 25–30 km/h siła odśrodkowa wybudza mikrokontroler do trybu aktywnego (Drive Mode), w którym telemetria ciśnienia transmitowana jest co 30–60 sekund. Taki algorytm pozwala wbudowanej baterii litowej CR2032HR na bezawaryjną pracę przez ponad 5–7 lat eksploatacji.
Procedura demontażu opony i ochrona czujnika na montażownicy wulkanizacyjnej
Aż 80% uszkodzeń czujników TPMS w samochodach KIA ma charakter mechaniczny i powstaje podczas sezonowej wymiany opon w nieprzeszkolonych warsztatach. Korpus czujnika zintegrowany z zaworem umieszczony jest po wewnętrznej stronie komory felgi, dokładnie w strefie działania zbijaka montażownicy oraz łyżki wulkanizatorskiej.
Aby zapobiec połamaniu obudowy sensora, łyżka montażownicy powinna zawsze rozpoczynać zsuwanie stopki opony w odległości około 10–15 cm ZA zaworem, a głowica montażowa musi obracać się tak, aby zawór oddalał się od punktu naprężenia gumy. Dodatkowo, przy każdej wymianie opon zaleca się montaż nowego zestawu uszczelnień serwisowych (gumowa uszczelka EPDM, niklowany rdzeń zaworu oraz podkładka dociskowa), co gwarantuje 100% szczelności na kolejne sezony.
Certyfikacja JWL, VIA, ISO oraz atesty TÜV a nośność kół w układu TPMS i zaworów ciśnieniowych KIA
Wszystkie felgi aluminiowe dedykowane do samochodów marki KIA muszą spełniać rygorystyczne normy inżynieryjne odporności mechanicznej. Podstawą dopuszczenia do ruchu są japońskie standardy JWL (Japan Light Alloy Wheel) oraz certyfikaty niezależnego laboratorium VIA, które badają strukturę odlewu pod kątem mikroporowatości oraz odporności na uderzenia dynamiczne zgodnie z normą ISO 7141.
Kluczowe kryteria laboratoryjne dla układu TPMS i zaworów ciśnieniowych KIA:
- Minimalna nośność statyczna: Wartość homologowana wynosi atest ECE R64 / CE 433.92 MHz. Dopuszczalny nacisk osi pojazdu (podany w polu 1. na tabliczce znamionowej) podzielony przez dwa nie może przewyższać nośności pojedynczej felgi.
- Test zginania przy obrocie (Rotary Bending Test): Symuluje maksymalne obciążenia boczne w szybko pokonywanych łukach przy pełnym obciążeniu pasażerskim (min. 100 000 cykli bez mikropęknięć).
- Test udarowy pod kątem 13° (Radial Impact Test): Odwzorowuje najechanie z prędkością 50 km/h na krawężnik; obręcz ze stopu A356.2 w obróbce cieplnej T6 pochłania energię bez gwałtownego rozszczelnienia komory powietrznej.
- Certyfikacja TÜV Teilegutachten / KBA: Specyficzne homologacje rynku niemieckiego potwierdzające kompatybilność z nadkolami i zaciskami hamulcowymi dla aut poruszających się po autostradach bez limitu prędkości.
Dobierz certyfikowane felgi i akcesoria do swojego modelu KIA
Wszystkie felgi w ofercie ExtraFelgi.eu posiadają laboratoryjne atesty bezpieczeństwa JWL, VIA oraz pełną kompatybilność z piastami KIA (67.1 mm i 54.1 mm Hub-Centric).
Najczęściej zadawane pytania inżynieryjne (FAQ)
Jak przebiega procedura Auto-Learning czujników TPMS w nowożytnych autach KIA?
Co zrobić, jeśli po zmianie kół na zimowe kontrolka TPMS na desce rozdzielczej miga?
Czy felgi aluminiowe z oferty ExtraFelgi.eu posiadają gniazda pod fabryczne czujniki TPMS KIA?
Jakim momentem należy dokręcać nakrętkę czujnika ciśnienia w feldze?
Zweryfikowano przez Zespół Inżynieryjny ExtraFelgi.eu
Zgodność ze standardami TÜV Rheinland, JWL, VIA oraz dokumentacją techniczną producenta Kia
Niniejsze opracowanie inżynieryjne oraz wytyczne doboru parametrów kół marki Kia (Procedury Kalibracji i Doboru Sensorów Radiowych TPMS w Gamie KIA) zostały przygotowane na podstawie norm wytrzymałościowych, procedur montażowych oraz kart technologicznych producenta. W przypadku pytań dotyczących parametrów ET, felg kutej technologii Monoblock 6061-T6, czujników ciśnienia TPMS lub certyfikatów TÜV/JWL, skontaktuj się z naszymi doradcami: 500 239 682 lub extra-felgi@wp.pl.
