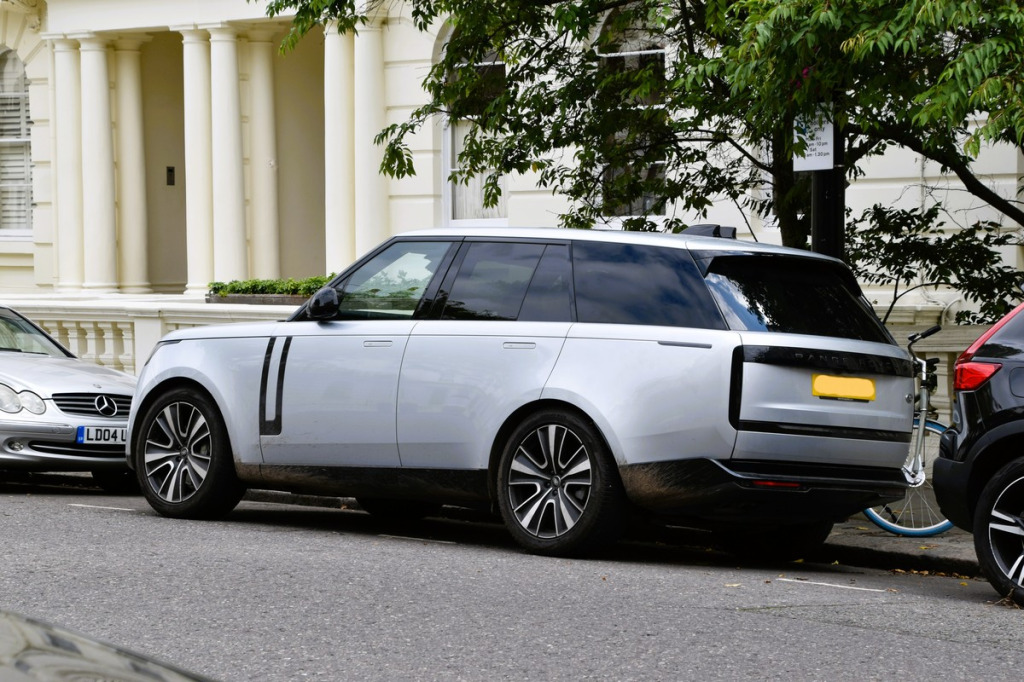

Felgi Land Rover – kompendium rozstawów 5x120, 5x108, 5x165.1, nośności 1050 kg i śrub M14

Architektura Podwozia Land Rover: Ewolucja Ram i Monocoque Aluminiowych

Brytyjskie marki Land Rover oraz Range Rover stanowią światowy wzorzec w segmencie luksusowych pojazdów terenowych i autostradowych SUV-ów klasy High-End. Konstrukcja układu jezdnego tych samochodów przeszła fascynującą ewolucję inżynieryjną: od tradycyjnych, pancernych ram drabinowych ze sztywnymi mostami napędowymi Rover i Salisbury (kultowy Defender Classic i Discovery 1), przez zintegrowane ramy hydroformowane IBF (Integrated Body Frame w modelach Discovery 3/4 oraz Range Rover Sport I), aż po ultranowoczesne, w 100% aluminiowe nadwozia samonośne (monocoque D7u, ekstremalnie wytrzymała platforma D7x w nowym Defenderze L663 oraz modułowa architektura MLA-Flex zastosowana w najnowszym Range Roverze V L460).

Każda z tych generacji stawia przed kołami odmienne, bezwzględne wymagania mechaniczne. W pełnowymiarowych modelach obowiązuje standard rozstawu 5x120 z kołnierzem centrującym piasty 72.6 mm Hub-Centric. Z kolei w segmencie miejskich crossoverów i dynamicznych SUV-ów (Range Rover Velar, Evoque I/II, Discovery Sport oraz Freelander 2) zastosowano lżejszą platformę z rozstawem 5x108 i kołnierzem centrującym 63.4 mm. Prawidłowy dobór felgi wymaga również uwzględnienia przejścia ze szpilek i nakrętek z ruchomą podkładką na śruby wkręcane M14x1.5 (150 Nm) w najnowszych modelach od 2022 roku.

Interaktywny Katalog Modeli Land Rover & Range Rover

Wybierz model pojazdu z poniższego zestawienia inżynieryjnego, aby przejść do szczegółowej specyfikacji technicznej, matrycy dopuszczonych rozmiarów felg i opon, wytycznych montażowych oraz procedur adaptacji czujników TPMS:

Przekrojowa Matryca Rozstawów Śrub i Geometrii Piast Land Rover

Poniższa tabela stanowi autorytatywne zestawienie standardów rozstawu śrub (PCD), kołnierzy centrujących piast (CB) oraz elementów mocujących stosowanych w samochodach koncernu Jaguar Land Rover na przestrzeni ponad 5 dekad:

Napęd Terrain Response i Terrain Response 2 a Tolerancja Obwodów Kół Poniżej 1.0%

Sercem niespotykanej dzielności terenowej aut Range Rover i Land Rover jest inteligentny napęd na cztery koła z reduktorem dwubiegowym oraz systemem Terrain Response (i jego najnowszą ewolucją Terrain Response 2 z automatycznym doborem trybów jazdy: Auto, Grass/Gravel/Snow, Mud/Ruts, Sand, Rock Crawl, Wade). System współpracuje z centralnym mechanizmem różnicowym ze sterowanym elektronicznie sprzęgłem wielopłytkowym oraz aktywną blokadą tylnego mechanizmu różnicowego (e-Diff).

Warunkiem bezawaryjnej pracy tego układu jest zachowanie bezwzględnej symetrii obwodów tocznych opon na wszystkich kołach. Maksymalna dopuszczalna różnica obwodów tocznych kół pomiędzy osią przednią a tylną wynosi mniej niż 1.0% (w autach wyposażonych w tylny dyferencjał e-Diff różnica głębokości bieżnika opon na tej samej osi nie powinna przekraczać 2.0 mm). Montaż opon o różnych profilach, zużyciu lub niedozwolonych kombinacjach rozmiarowych wywołuje permanentne naprężenia w układzie napędowym, przegrzanie oleju przekładniowego w reduktorze oraz samoczynne rozłączenie napędu 4x4 w warunkach krytycznych. Precyzyjne wyliczenie dopuszczalnych wariantów umożliwia Kalkulator ET i szerokości felgi ExtraFelgi.eu.

Wyczynowe Układy Hamulcowe Brembo 6-Tłokowe a Wskaźnik X-Factor

W wersjach o potężnej mocy – takich jak Range Rover Sport SVR (575 KM), Range Rover L460 P530 V8 Twin-Turbo czy nowy Defender OCTA (635 KM) – stosuje się potężne, 6-tłokowe monoblokowe zaciski hamulcowe Brembo współpracujące z pływającymi tarczami o średnicy 380–400 mm. Zaciski te cechują się potężnym gabarytem zewnętrznym, wystając poza płaszczyznę przylgową tarczy o ponad 45–55 mm.

Przy doborze obręczy kluczowym parametrem staje się wskaźnik X-Factor (przestrzeń pomiędzy tylną ścianką ramion felgi a czołem zacisku hamulcowego). Zgodnie z procedurami TÜV minimalny bezpieczny prześwit dynamiczny musi wynosić nie mniej niż 6.0 mm (ze względu na ugięcia sprężyste zwrotnicy i ramion felgi pod wpływem przeciążeń bocznych dochodzących do 1.2 g). Zastosowanie obręczy o płaskim profilu szprych grozi zablokowaniem koła lub zniszczeniem lakieru zacisku.

Procedura Warsztatowa Montażu Kół i Geometria Piasty w Land Rover

Montaż zestawu kołowego w luksusowych i wyprawowych SUV-ach marek Land Rover oraz Range Rover wymaga bezwzględnego przestrzegania procedur serwisowych. Masa pojazdów dochodząca do 2.8t na pusto (oraz ponad 3.2t DMC), ogromne siły skrętne napędu na 4 koła oraz potężne momenty obrotowe silników V8 Twin-Turbo i 3.0 R6 wykluczają jakiekolwiek błędy montażowe:

1. Oczyszczenie powierzchni przylgowej i kołnierza piasty: Czoło tarczy hamulcowej oraz kołnierz centrujący (72.6 mm, 63.4 mm lub 114.3 mm) należy dokładnie oczyścić z osadów korozyjnych drucianą szczotką lub włókniną ścierną. Bicie osiowe piasty zmierzone mikrometrycznym czujnikiem zegarowym nie może przekraczać 0.03 mm.
2. Weryfikacja typu przylgni elementów złącznych: Bezwzględnie sprawdzić konstrukcję gniazd w feldze. W starszych modelach (L322, L405, Discovery 3/4) stosuje się nakrętki płaskie z ruchomą podkładką obrotową lub gniazda stożkowe 60°. W nowym Range Roverze L460 zastosowano śruby wkręcane M14x1.5 o gnieździe stożkowym 60°. Zabrania się stosowania smaru miedziowego na gwintach – zmniejsza on tarcie i wywołuje niebezpieczny, nadmierny naciąg osiowy szpilki/śruby przy zadanym momencie!
3. Ręczne prowadzenie i osadzenie koła: Obręcz osadzić na kołnierzu piasty Hub-Centric. Wkręcić lub nakręcić wszystkie elementy złączne (Nakrętki M14x1.5 (140 Nm) / Śruby M14x1.5 (150 Nm)) ręcznie o co najmniej 6–7 pełnych zwojów gwintu, weryfikując płynność ruchu bez użycia narzędzi pneumatycznych.
4. Krzyżowe dokręcanie kluczem dynamometrycznym: Wstępne dociągnięcie wykonać na podnośniku siłą ok. 60–70 Nm. Po opuszczeniu pojazdu na podłoże wykonać ostateczne dociągnięcie skalibrowanym kluczem dynamometrycznym do zadanego momentu 133 Nm – 150 Nm w sekwencji gwiazdy (1-3-5-2-4).
5. Obowiązkowa kontrola dociągnięcia po 50–100 km: Po przebyciu dystansu testowego należy bezwzględnie sprawdzić dociągnięcie wszystkich śrub/nakrętek. W kołach o wysokiej nośności z grubą powłoką lakierniczą następuje wstępne mikro-ułożenie przylgni stożkowych.

Certyfikacja Wytrzymałościowa, Nośność Heavy Duty i Normy TÜV

Dobór obręczy do pojazdu Land Rover & Range Rover HUB – Inżynieryjne Kompendium Doboru Kół SUV i 4x4 nakłada surowe wymagania w zakresie nośności statycznej i dynamicznej. Pojazdy te charakteryzują się dopuszczalną masą całkowitą często przekraczającą 3150–3250 kg oraz fabryczną homologacją do holowania przyczep z hamulcem najazdowym o masie do 3500 kg. Oznacza to, że obciążenie pionowe na hak holowniczy (dochodzące do 150–350 kg) przenosi się w całości na tylną oś pojazdu.

Wymagana minimalna nośność felgi dla tej konfiguracji wynosi min. 800 – 1050 kg na koło. Zastosowanie felg o niewystarczającej nośności (np. standardowych felg osobowych o limicie 650–700 kg pochodzących z lekkich sedanów) grozi zmęczeniowym pęknięciem ramion obręczy przy dynamicznym najechaniu na wyrwę w jezdni lub podczas jazdy po kamienistym szlaku off-road. Wszystkie obręcze rekomendowane przez ExtraFelgi.eu posiadają rygorystyczne certyfikaty TÜV Rheinland (KBA Gutachten), JWL-VIA lub europejską homologację ECE R124.
